VisionSym——可视化系统模拟器

光学照明系统用于实现特定的视觉外观或照明效果，这些效果受到光学模型特性、目标场景和观察者的影响。鉴于当今光学组件的复杂性，制造多个物理原型来验证这些系统的照明外观在成本上是不可行的。

VisionSym通过提供基于物理的光真实感仿真解决了这一挑战，使得可以在虚拟环境中评估定性和定量指标。VisionSym还利用GPU技术的最新进展，显著加快了创建系统照明和非照明可视化所需计算的速度。

功能一览

• 基于物理的光真实感仿真： 在产品开发过程中为虚拟原型提供高度逼真且定量正确的表现形式。
• 由 LucidShape CAA V5 Based 提供的强大光学模型配置
• 具有渐进式可视化更新的交互式相机放置
• GPU 加速渲染

强大的光学模型配置

您可以在LucidShape CAA V5 Based环境中配置光学模型，以便随后在 VisionSym 中进行可视化。这包括：
• 选择要包含在渲染中的对象、光源和材质。LucidShape CAA中支持的光源包括面光源（朗伯发射器）和环境光源。支持的材质包括：理想镜面反射/折射、理想镜面 N-Theta 反射/折射、高斯反射/折射、高斯N-Theta反射/折射、朗伯反射/折射、朗伯N-Theta反射/折射、实测双向散射分布函数薄板、来自智能启动库的实测双向散射分布函数材质以及折射微面模型。
• 定义VisionSym相机（亮度）设置。 您也可以使用LucidShape CAA的默认相机进行模型视图。

图1.VisionSym渲染的照明与非照明组合外观

交互式光线模拟

您可以从LucidShape CAA以交互模式启动VisionSym，并观察光线追踪的渐进更新，直到图像达到您所需的保真度。此功能在尝试确定潜在的照明/非照明外观问题时非常有用。您可以交互式地移动VisionSym相机，轻松确定需要更详细评估的相机视图或位置。 您也可以在后台模式下启动 VisionSym，如果VisionSym相机位置已预先定义且不再更改，此模式非常有用。

使用 VisionSym，您可以：
• 从LucidShape CAA启动，以显著提升的速度可视化您系统的、基于物理的光真实感渲染
• 检查中间结果
• 修改相机设置
• 修改模拟设置
• 修改后期处理设置
• 修改场景设置

定量基于物理的模拟

VisionSym包含高级分析工具，旨在简化分析步骤、提供对各种分析工具的访问，并简化交互式设计分析和故障排除。
当您运行VisionSym模拟时，可以将结果保存为EXR或PNG格式，并将其用作高级分析的输入，以评估与渲染相关的定量值，例如亮度、颜色和均匀性。

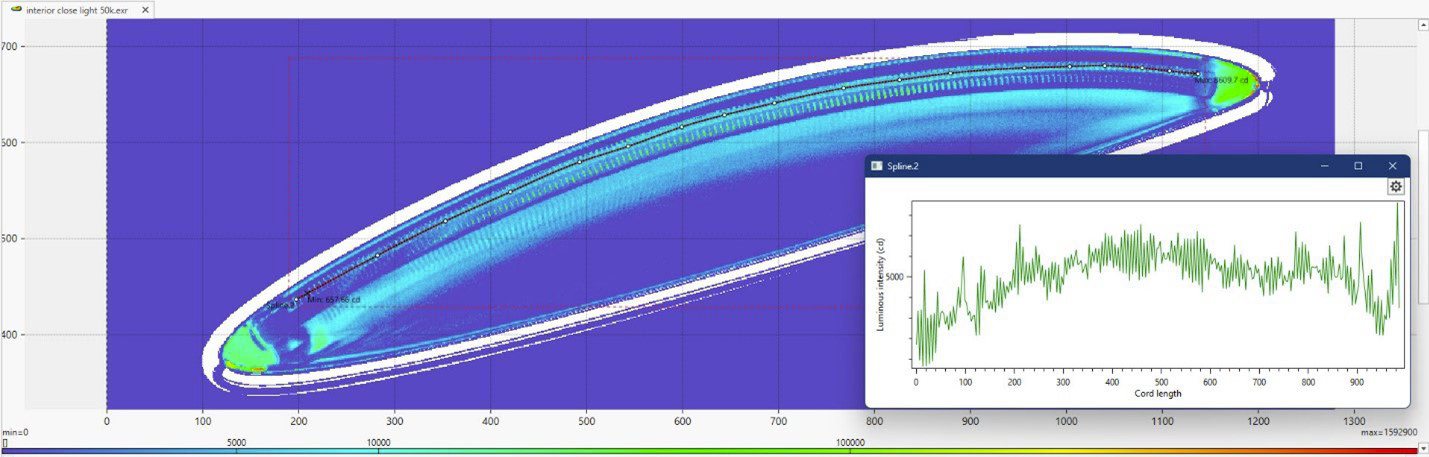

图2.VisionSym伪色图，用于可视化亮度分布水平

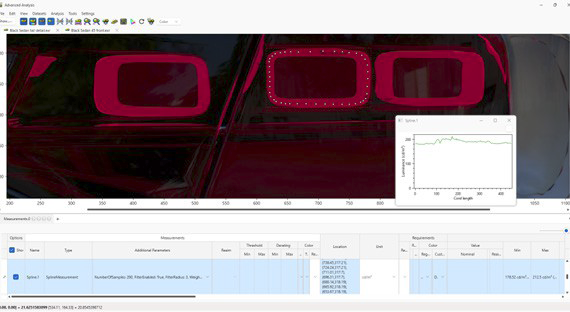

图3.用于均匀性评估的高级分析中的VisionSym结果

GPU加速渲染

VisionSym利用GPU加速，借助NVIDIA GPU的并行处理能力，实现更快速的模拟和渲染。
